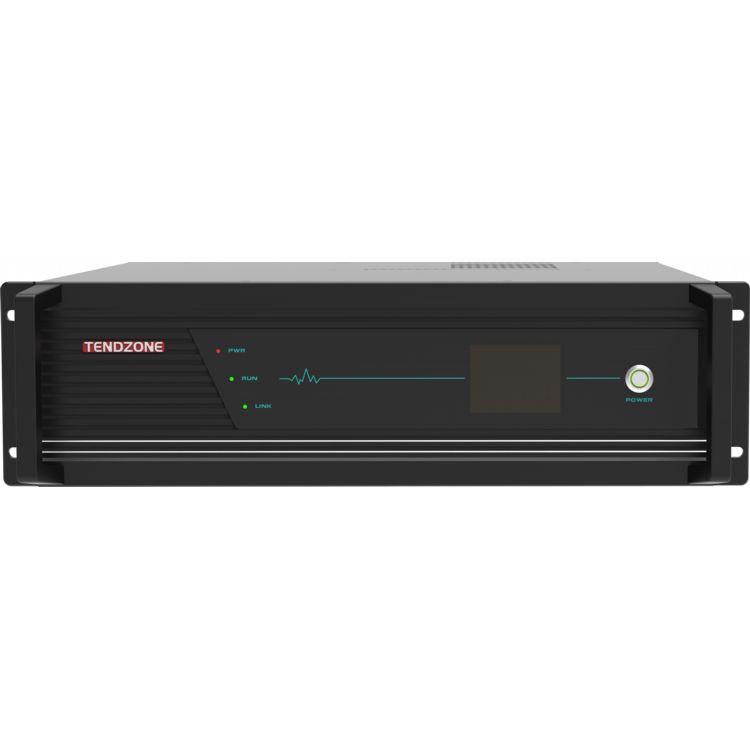

Proċessur Integrat Tlettax-in-one

proġett

Speċifikazzjonijiet

Sikur u stabbli

L-adozzjoni ta 'arkitettura ta' sistema ta 'grad industrijali, żviluppata bbażata fuq sistema inkorporata, ħielsa minn intrużjoni tal-virus

Interface tad-Data

2 USB Tip-A, 1 USB Tip-B

Kamera tan-Netwerk

16-il kamera tan-netwerk lokali, 8 trażmissjoni ta 'awdjo u vidjo tan-netwerk

Codec tal-vidjo

Sa 4 kanali ta 'kodifikazzjoni 1080P60, sa 4 kanali ta' dekodifikazzjoni 1080P@60, jew 8 kanali ta 'kodifikazzjoni 1080P@30 u 8 kanali ta' dekodifikazzjoni 1080P@30;

Protokoll awdjo u vidjo

L-awdjo jappoġġja G.711, G.722, G722.1, G722.1C, AAC, jappoġġja d-dekodifikazzjoni tal-flussi tal-kodiċi tal-awdjo; jappoġġja l-kodifikazzjoni ta '8-flussi ta' kodiċi tal-awdjo indipendenti tal-kanal, jappoġġja reġistrazzjoni u ħażna tal-awdjo indipendenti;

Il-vidjo jappoġġja H.264HP, MP, BP, H265MP;

Terminal tal-wiri

Funzjoni ta 'qsim tal-vidjow inkorporata, li tista' tirrealizza sinteżi ta 'skrin wieħed / stampa fl-istampa / stampa barra stampa bħal qasma ta' skrin wieħed, qasma ta 'skrin doppju, qasma ta' tliet skrin, maqsuma ta 'erba' skrin, ħames- qasma tal-iskrin, qasma ta’ sitt skrin, qasma ta’ seba’ skrin, qasma ta’ tmien skrin, disa’ skrin maqsuma, qasma ta’ għaxar skrin, qsim ta’ tlettax-il skrin u qasma ta’ sittax-il skrin; sa erba 'gruppi ta' wiri ta 'sintesi multi-screen indipendenti, li jappoġġjaw output ta' skrin 2K/4K;

pannell tal-kontroll

Jappoġġja varjetà ta 'pannelli tal-kontroll, skrin tat-touch Android bil-fili ta' 10.1-pulzier mhux obbligatorju (standard mingħajr muntatura tal-ħajt, l-ebda appoġġ POE), 10.1-pulzier touch screen PoE desktop ta 'netwerk, 10.{{5 }}inch network PoE inkorporat touch screen tal-ħajt (standard inkorporat ħajt tal-qiegħ), 4-inch network PoE version 86 kaxxa touch screen

Rata tal-codec

Massimu ta' 16-il kanal ta' codec 1080P, 512Kbps ~ 16Mbps għal kull kanal

Input Awdjo

8-mod input terminali Phoenix (jappoġġja 48V enerġija fantażma input MIC jew linja f'input lineari), 8 -mod input awdjo inkorporat HDMI, 16-mod awdjo RTSP, 2-mod DSP awdjo , 1-mod input awdjo OPS, 1-mod input awdjo tal-projezzjoni tal-iskrin mingħajr fili, 1-mod input awdjo modulu tad-diskors mingħajr fili, sistema tad-diskors awdjo diġitali id ​​f'id diġitali aċċess għall-mikrofonu (port tan-netwerk DIGIT MIC, jappoġġja 2 aċċess għall-link tal-mikrofonu diġitali id ​​f'id)

Output Awdjo

4-way line out output awdjo, 4-mod 200W@8 ohm output amplifikatur diġitali , 8 -mod HDMI embedded output audio, 10-mod DSP, 1-mod output OPS; tappoġġja l-aġġustament tal-volum, l-awdjo jappoġġja s-sinkronizzazzjoni u t-taħlit

Input tal-Vidjo

8- kanal 4K HDMI input interface , 16-kanal IP input kamera tan-netwerk, 1-kanal input intern OPS, 1-kanal input projezzjoni tal-iskrin mingħajr fili intern

Output tal-Vidjo

8- kanal 4K HDMI output interface , 8-kanal RTMP streaming, 1-kanal intern OPS output, appoġġ HDMI output awdjo issegwi swiċċjar

Ipproċessar Awdjo

Jappoġġja l-kanċellazzjoni awtomatika tal-eku (AEC), kontroll awtomatiku tal-qligħ (AGC), kanċellazzjoni/soppressjoni awtomatika tal-istorbju (ANC/ANS), kanċellazzjoni awtomatika tal-feedback (AFC), matriċi tat-taħlit (AM), kumpens għat-telf tal-pakketti (PLC)

Ipproċessar tal-Vidjo

Jappoġġaw l-adattament tar-riżoluzzjoni tal-vidjo, il-bidla, l-allokazzjoni, il-qsim tal-iskrin, is-sottotitolu overlay, u l-aġġustament tal-parametri tal-immaġni

Protokoll ta' Komunikazzjoni

SIP, BFCP dual stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTP, RTCP, Telnet, TLS;

Interface tan-Netwerk

2 portijiet WAN, 6 portijiet LAN; jew issettja 8 portijiet tan-netwerk biex ikunu konnessi bis-sħiħ; 4 tal-portijiet tan-netwerk jappoġġjaw il-provvista tal-enerġija PoE;

Funzjoni tat-taħlit

Jappoġġja awdjo lokali, awdjo inkorporat HDMI, u flussi ta 'aċċess tan-netwerk RTSP awdjo remot biex jidħlu fil-mixer, u jistgħu jagħżel dinamikament it-taħlit; jappoġġja wkoll l-input ta 'l-awdjo OPS integrat, l-input ta' l-awdjo ta 'projezzjoni ta' l-iskrin mingħajr fili mibni, u l-input ta 'l-awdjo tal-modulu tat-taħdit mingħajr fili integrat biex jidħol fil-mixer;

Kontroll Ċentrali

Kontroll ċentrali b'touch wieħed: sistema ta 'swiċċ, aġġusta l-volum tal-ħruġ, swiċċ is-sors tas-sinjal, kontroll tal-kamera, kontroll ta' reġistrazzjoni u xandir, sejħa mill-bogħod, kontroll tal-ambjent, eċċ.

Interface ta 'kontroll ambjentali

3-mod RS-232/485 interface, 1*RS232/RS485 DEBUG , 2-mod RELAY (bi provvista ta 'enerġija esterna ta' 12V), 2-mod I/O, {{ 9}}mod infrared IR

Vidjokonferenza

Appoġġ H.323 punt sa punt sejħiet ta 'konferenzi bil-vidjo u jibgħat fluss awżiljarju;

Appoġġ SIP punt sa punt sejħiet ta 'konferenza bil-vidjo u fluss awżiljarju jibgħat;

Magna waħda tappoġġja massimu ta' 6-konferenzi tal-partiti (permezz tal-protokoll SIP), tappoġġja l-ħolqien ta' mudelli ta' konferenzi multipli, tappoġġja konferenzi skedati, u awtomatikament tlaqqa' konferenzi skont il-ħin skedat; tista' tistieden terminali ġodda biex tingħaqad mal-konferenza waqt il-konferenza, jew tkeċċi terminali barra mill-konferenza; tista' tismut / tneħħi l-muta ta' kwalunkwe post, jew tismut/itwaqqaf il-mutet il-postijiet kollha bi klikk waħda;

Meta tuża l-protokoll H.323, ir-reġistrazzjoni GK hija appoġġjata u sejħiet jistgħu jsiru permezz ta 'numri qosra;

Meta tuża l-protokoll SIP, ir-reġistrazzjoni SIP hija appoġġjata u sejħiet jistgħu jsiru permezz ta 'numri qosra;

Waqt il-konferenza bil-vidjo, tappoġġja t-trażmissjoni kriptata ta 'awdjo u vidjo, encryption ta' sejħa minn punt għal punt, u encryption ta 'sejħiet ta' konferenza bil-vidjo b'ħafna partijiet biex tevita li l-awdjo u l-vidjo jiġu eavesdropped matul il-konferenza kollha;

Funzjoni live streaming

Jappoġġja sa 10-channel multicast , xandira diretta u on-demand

Funzjoni ta 'reġistrazzjoni

Jappoġġja l-użu bħala terminal ta 'distribuzzjoni u klijent ta' reġistrazzjoni u xandir, jappoġġja r-reġistrazzjoni ta '6 kanali ta' awdjo u vidjo fl-istess ħin; jappoġġja sintetizzazzjoni 1 4K reġistrazzjoni multi-iskrin (jiġifieri kanal 1 ta 'skrin virtwali sintetizzat 4K, sintetizzat minn kanali multipli ta' skrins 1920 * 1080; ma jappoġġjax reġistrazzjoni ta 'sors ta' input 4K HDMI jew IPC); il-format tal-fajl ta 'reġistrazzjoni u xandir huwa MP4, jappoġġja l-issettjar ta' kopja awtomatika/manwali ta 'diska USB, aġġornament sfurzat tas-sistema tad-disk USB u restawr tal-konfigurazzjoni tal-inizjalizzazzjoni, jappoġġja l-ħruq ta' CD USB, jappoġġja l-ġestjoni tal-kontenut tal-fajl ta 'reġistrazzjoni (tniżżil/esportazzjoni/editjar/tħassar)

Hard disk intern

Standard 2TB 3.5-hard disk ta 'grad ta' sorveljanza ta 'pulzier, jappoġġja sa hard disk ta' 16TB (slot tad-diska waħda);

Jappoġġja slots doppji tal-hard disk u jappoġġja l-installazzjoni interna ta 'żewġ hard disks ta' grad ta 'sorveljanza;

Appoġġ espansjoni esterna hard disk permezz USB;

Iffrankar tal-enerġija u protezzjoni ambjentali

Appoġġ rqad tan-netwerk u tqum, swiċċ tas-sistema one-touch

Funzjoni ta 'manutenzjoni

Jappoġġja l-ġestjoni tal-interface tal-Web, jipprovdi konfigurazzjoni mgħaġġla tal-portijiet tal-apparat, jappoġġja l-modifika tal-password tal-port tal-Web, il-modifika tal-indirizz IP, reset tal-fabbrika, aġġornament tas-softwer, dawl indikatur, tagħlim infra-aħmar, ġestjoni tal-log, debugging tal-port tas-serje, debugging remot Telnet, operat mill-bogħod u ġestjoni tal-manutenzjoni

Kompjuter OPS inkorporat

Kompjuter Fusion OPS, memorja 16G, hard disk 512G

Funzjoni ta 'projezzjoni tal-iskrin mingħajr fili inkorporata

Appoġġ tal-projezzjoni tal-iskrin b'klikk waħda bi trasmettitur tal-projezzjoni tal-iskrin mingħajr fili, appoġġ tal-projezzjoni tal-iskrin b'terminal portabbli PC/telefon ċellulari/klijent PAD, appoġġ antenna esterna biex testendi s-sinjal li jirċievi

Modulu ta 'taħdit mingħajr fili inkorporat

Jappoġġja t-taħdit b'żewġ mikrofoni fl-istess ħin, jappoġġja mikrofonu li jinżamm fl-idejn mingħajr fili/klipp tal-għonq/trasmettitur tal-headset; jappoġġja antenna esterna biex testendi s-sinjal tar-riċeviment

Installazzjoni

Installazzjoni standard tal-kabinett tat-telekomunikazzjonijiet 3 U

Daqs tal-apparat

Daqs tal-prodott: wisa '* fond * għoli 437 mm * 442 mm * 132.5 mm (inkluż manku)

Daqs tal-prodott: wisa '* fond * għoli 437 mm * 410 mm * 132.5 mm (minbarra l-manku)

Vultaġġ u kurrent tad-dħul

AC100 ~ 240V / 50 ~ 60Hz

Konsum tal-enerġija tal-apparat

Konsum ta 'enerġija tipiku50W; konsum ta 'enerġija ta' tagħbija sħiħa750W

Piż tat-tagħmir

Il-piż nett tal-magna kollha huwa 14.6 KG, il-piż gross huwa 16 KG

Temperatura operattiva

0~45 grad Ħidma

Altitudni Umdità

10% sa 90%, altitudni inqas minn jew ugwali għal 5000 metru

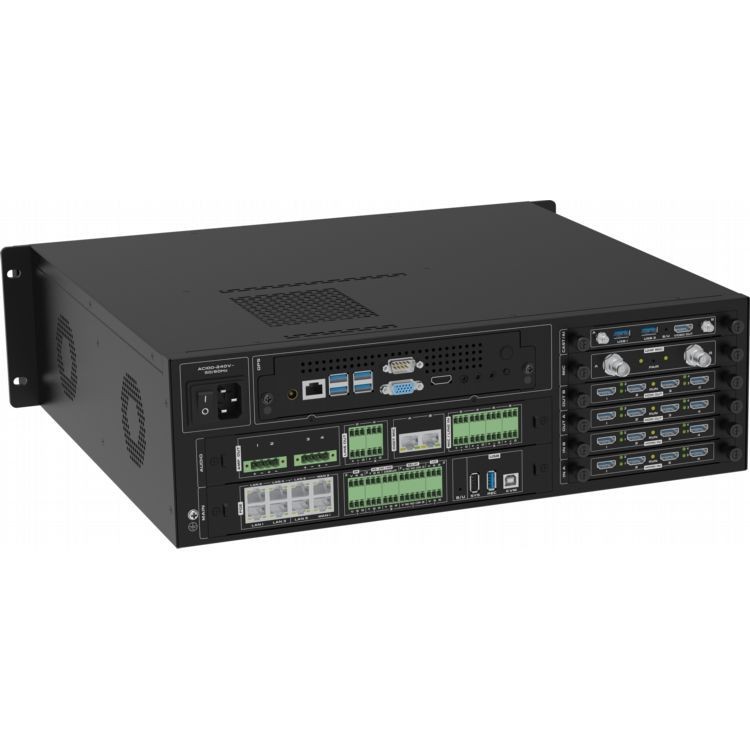

Xażi ospitanti (il-bord tal-kontroll prinċipali u l-bord tal-awdjo huma standard, bordijiet oħra huma fakultattivi)

Xażi ospitanti

Kard tal-kontroll prinċipali standard integrata (karta PRINĊIPALI) u karta tal-awdjo (karta tal-awdjo)

Bord tal-kontroll prinċipali (karta PRINĊIPALI)

Jinkludi 8 portijiet Gigabit Ethernet (inklużi 4 POE), 3 portijiet RS-232/485, 1*RS232/RS485 DEBUG, 2 portijiet RELAY, 2 portijiet I/O, 2 portijiet IR infra-aħmar, 2 portijiet USB Type-A , 1 port USB Type-B

Bord tal-awdjo (karta tal-awdjo)

Is-sistema tat-taħdit awdjo diġitali hand-in-Hand, tappoġġja 2 aċċess għall-konnessjoni tal-mikrofonu diġitali Hand-in-Hand (port tan-netwerk DIGIT MIC), 8-mod Phoenix terminal MIC/LINE input (jappoġġja 48V phantom power MIC input jew line in input lineari), 4-mod Phoenix terminal line awdjo LINE OUT output, 4-mod output amplifikatur tal-qawwa diġitali (4x200W@8Ω)

Ix-chassis ospitanti jista 'jkun mgħammar b'bordijiet fakultattivi kif ġej:

Kard tal-input HDMI b'erba' kanali CR-4I-HDMI

Tip ta' Bord

Karta waħda ta 'erba' kanali HDMI input card, installata fl-ospitanti għall-kunsinna

Adattament Ospitanti

Host wieħed jappoġġja sa 2 karti ta 'input HDMI

Sinjal tad-dħul

4-kanal HDMI sinjal, appoġġ inkorporat sinjal awdjo input

Konnetturi tad-dħul

Tip A 19-konnettur femminili tal-pin

Tip ta' Sinjal

HDMI, DVI-D, identifikazzjoni awtomatika ta 'sinjali ta' input

Riżoluzzjoni

Riżoluzzjoni massima tad-dħul 4K30

Format Awdjo

Appoġġ format PCM

Standard

Jappoġġja HDMI 2.0

Ġestjoni EDID

Appoġġ importazzjoni EDID

Karatteristiċi oħra

Appoġġ funzjoni overlay karattru

Kard tal-output HDMI b'erba' direzzjonijiet CR-4O-HDMI

Tip ta' Bord

Kard waħda ta 'erba' kanali ta 'output HDMI, installata fl-ospitant għall-kunsinna

Adattament Ospitanti

Host wieħed jappoġġja sa 2 karti tal-output HDMI

Sinjal tal-ħruġ

4-kanal HDMI sinjal, tappoġġja l-output tas-sinjal awdjo inkorporat

Konnetturi tad-dħul

Tip A 19-konnettur femminili tal-pin

Tip ta' Sinjal

HDMI, DVI-D

Riżoluzzjoni

Riżoluzzjoni massima tal-ħruġ 4K30

Standard

Jappoġġja HDMI 2.0

Karatteristiċi oħra

Appoġġ format ta 'output konfigurabbli

Bord OPS CR-OPS-WIN

Tip ta' Bord

Bord OPS, mgħobbi fil-host għall-kunsinna, konfigurazzjoni standard integrata OPS 11th ġenerazzjoni kompjuter OPS-I5A11-16-512 (16G+512G), sistema operattiva Windows 11 Professional installata minn qabel; (konfigurazzjoni speċifika hija soġġetta għall-kunsinna)

Adattament Ospitanti

Host wieħed jappoġġja sa karta OPS waħda

Prestazzjoni OPS

(Konfigurazzjoni speċifika hija soġġetta għall-kunsinna)

1. Sitt qlub u tnax-il ħajt;

2. Frekwenza prinċipali 2.7GHz-4.6GHz;

3. Livell tal-cache 3 12MB;

4. Konfigurazzjoni tal-motherboard: I5 11500;

5. Karta grafika: Intel HD Graphics 750;

6. Riżoluzzjoni 5K60HZ;

7. Frekwenza bażika: 350MHz;

8. Frekwenza dinamika: 1.3GHz;

9. Konsum ta 'enerġija CPU: 65W;

10. Konsum normali ta 'enerġija tax-xogħol: 85W;

11. Konsum massimu ta 'enerġija: 120W;

Karta tal-projezzjoni tal-iskrin mingħajr fili u apparat tal-projezzjoni tal-iskrin CR-VIA-CAST

Tip ta' Bord

Il-karta tal-modulu li tirċievi l-projezzjoni tal-iskrin mingħajr fili hija installata fl-ospitanti għall-kunsinna; il-karta tal-modulu li tirċievi l-projezzjoni tal-iskrin mingħajr fili tiġi standard bi trasmettitur tal-iskrin b'ċavetta waħda WIFI VIA-T8; jiġi standard b'2 antenni tal-vireg qosra, 2 kejbils ta 'estensjoni tal-antenna, u 2 tazzi tal-ġbid biex jipprevjenu l-kabinett milli jipproteġi s-sinjal tal-projezzjoni tal-iskrin mingħajr fili;

Adattament Ospitanti

Host wieħed jappoġġja sa karta tal-modulu li tirċievi l-projezzjoni tal-iskrin mingħajr fili

Prestazzjoni tal-projezzjoni bla fili

1. Modulu Wi-Fi: 5GHz/2.4GHz

2. Wi-Fi bandwidth: 867MHz

3. Ħin tal-bidu:<15s

4. Ħin ta 'rispons tal-projezzjoni tal-iskrin: Inqas minn jew ugwali għal 3s

5. Ħin ta 'rispons ta' preemption: Inqas minn jew ugwali għal 2s

6. Sistema ta 'appoġġ: Windows / Mac OS / IOS / Android

7. Mod ta 'tħaddim: plug and play, projezzjoni tal-iskrin b'klikk waħda

8. Metodu ta 'tqabbil: Daħħal il-port USB tar-riċevitur biex tgħaqqad awtomatikament

9. Riżoluzzjoni ta 'trasmissjoni: 1920 x 1080

10. Rata tal-qafas: 30fps u taħt

11. Interface tal-provvista tal-enerġija: USB2.0, USB3.0

12. Interface tat-trasmissjoni tal-vidjo: USB2.0, USB3.0

13. Mess feedback: 10 punti @Windows/Mac OS

Kard tal-mikrofonu bla fili u mikrofonu li jinżamm fl-idejn CR-MD-MIC

Tip ta' Bord

Bord tal-modulu li jirċievi diskors mingħajr fili UHF, installat fl-ospitant għall-kunsinna; Bord tal-modulu li jirċievi d-diskors mingħajr fili UHF jiġi b'2 mikrofoni li jinżammu fl-idejn mingħajr fili MD-13; jiġi ma '2 antenni tal-vireg qosra, 2 kejbils ta' estensjoni tal-antenna, u 2 tazzi tal-ġbid biex jipprevjenu l-kabinett milli jipproteġi s-sinjal tal-projezzjoni mingħajr fili;

Adattament Ospitanti

Host wieħed jappoġġja sa bord tal-modulu li jirċievi diskors mingħajr fili UHF

Prestazzjoni tal-bord tat-taħdit mingħajr fili UHF

Parametri tal-biljett li jirċievi mikrofonu bla fili:

1. Medda tal-medda viżibbli: 470-960MHz (skont ir-reġjun);

2. Rispons awdjo: 20 Hz-18 kHz;

3. Distorsjoni armonika totali:<1% (@AF1 KHz, RF46 dBu);

4. Dynamic range: >100 dB;

5. Signal-to-noise ratio: >92 dB;

Parametri tal-mikrofonu li jinżamm fl-idejn mingħajr fili:

1. Qalba tal-mikrofonu tat-trasmettitur li jinżamm fl-idejn: tip dinamiku;

2. Firxa ta 'qligħ tad-dħul: 30 dB;

3. Qawwa tal-ħruġ RF: 10 mw;

4. Rekwiżiti tal-enerġija: 2 batteriji alkalini AA (LR6);

5. Ħajja tal-batterija: sa 10 sigħat;

6. Daqs: 36 x 245 (mm);

7. Piż: 0.28KG;
