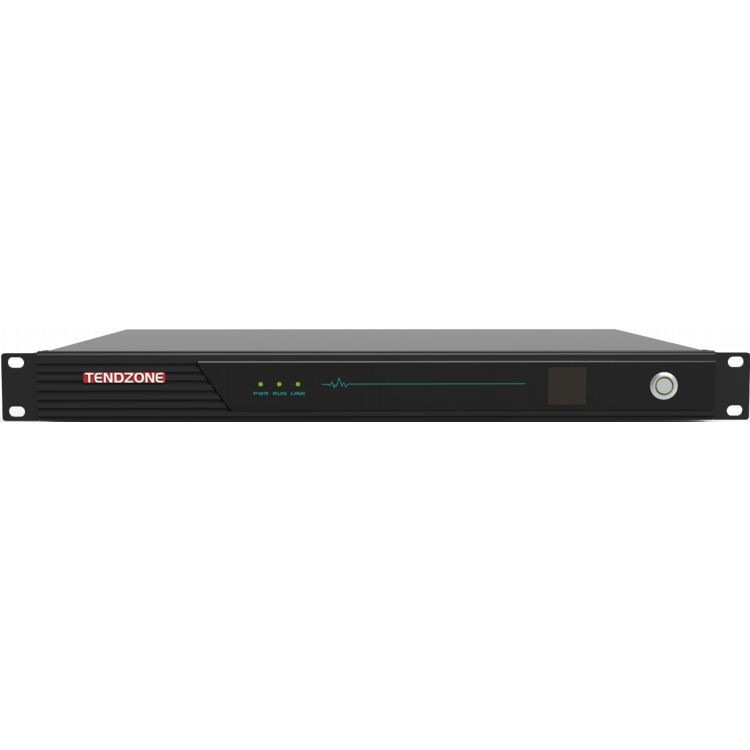

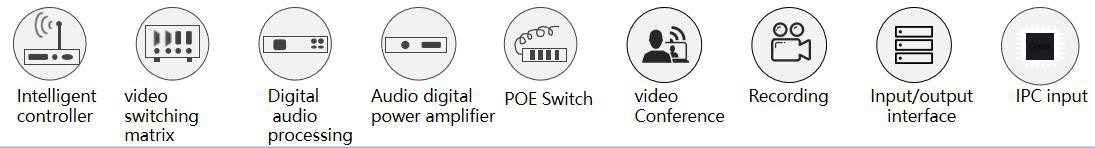

Proċessur Integrat Disgħa f'wieħed

proġett

CLIMBER-1008

Sikur u stabbli

L-adozzjoni ta 'arkitettura ta' sistema ta 'grad industrijali, żviluppata bbażata fuq sistema LINUX, ħielsa mill-virus

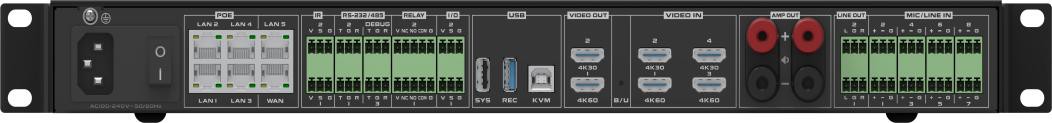

Interface tad-Data

2 USB Tip-A, 1 USB Tip-B

Kamera tan-Netwerk

12-il kamera tan-netwerk lokali, 4 trażmissjoni tan-netwerk

Codec tal-vidjo

Jappoġġja kodifikazzjoni u dekodifikazzjoni tal-vidjo sa 4K60; jappoġġja sa 4 kanali ta 'kodifikazzjoni 1080P60 u sa 4 kanali ta' dekodifikazzjoni 1080P@60; jew 8 kanali ta 'kodifikazzjoni 1080P@30 u 8 kanali ta' dekodifikazzjoni 1080P@30;

Protokoll awdjo u vidjo

L-awdjo jappoġġja G.711, G.722, G722.1, G722.1C, AAC, u jappoġġja d-dekodifikazzjoni tal-flussi tal-kodiċi tal-awdjo

Il-vidjo jappoġġja H.264HP, MP, BP, H265MP

Terminal tal-wiri

Funzjoni ta 'qsim tal-vidjow inkorporata, li tista' tirrealizza sinteżi ta' skrin wieħed/picture-in-picture/picture-out-stampa, overlay tas-sottotitli, overlay tal-isem tat-terminal, u wiri tal-logo tal-istazzjon f'wieħed, doppju, tlieta, erba ', ħamsa, sitta, seba, tmienja, disa, għaxar, tlettax, u sittax-il skrin maqsum

pannell tal-kontroll

Jappoġġja varjetà ta 'pannelli tal-kontroll, skrin tat-touch Android bil-fili ta' 10.1-pulzier mhux obbligatorju (standard mingħajr immuntar tal-ħajt, l-ebda appoġġ POE), 10.1-pulzier touch screen PoE tad-desktop tan-netwerk, 10.{{5 }}inch network PoE touch screen immuntat mal-ħajt (standard b'kaxxa tal-qiegħ immuntata mal-ħajt)

Rata tal-codec

Massimu ta' 16-il kanal ta' codec 1080P, 512Kbps ~ 16Mbps għal kull kanal

Input Awdjo

8-mod input terminal Phoenix (jappoġġja 48V enerġija fantażma input MIC jew linja f'input lineari), 4- mod input awdjo inkorporat HDMI

Output Awdjo

4-way line out output awdjo (jew 2 pari ta 'L/R Phoenix terminal stereo output), 2-mod 100W@8 ohm output amplifikatur diġitali (jew 2-mod 150W@4 ohm diġitali output amplifikatur), 2-mod HDMI inkorporat output awdjo ; appoġġ aġġustament tal-volum, awdjo jappoġġja sinkronizzazzjoni u taħlit

Input tal-Vidjo

4 interfaces ta 'input HDMI, 16-il input tal-kamera tan-netwerk IP; HDMI IN1 u HDMI IN3 jappoġġjaw input b'riżoluzzjoni massima ta '4K30, u HDMI IN2 u HDMI IN4 jappoġġjaw input b'riżoluzzjoni massima ta' 1920 * 1080@60;

Output tal-Vidjo

2 interfaces tal-output HDMI, HDMI OUT1 u HDMI OUT2 jappoġġjaw output 4K30 ta 'riżoluzzjoni massima;

Ipproċessar Awdjo

Jappoġġja l-kanċellazzjoni awtomatika tal-eku (AEC), kontroll awtomatiku tal-qligħ (AGC), kanċellazzjoni/soppressjoni awtomatika tal-istorbju (ANC/ANS), kanċellazzjoni awtomatika tal-feedback (AFC), matriċi tat-taħlit (AM), kumpens għat-telf tal-pakketti (PLC)

Ipproċessar tal-Vidjo

Jappoġġja l-adattament tar-riżoluzzjoni tal-vidjo, il-bdil, l-allokazzjoni, il-qsim tal-iskrin, il-wiri ta 'l-iskrolljar tas-sottotitli, il-wiri tal-isem tat-terminal, il-wiri tal-logo tal-istazzjon u l-aġġustament tal-parametri tal-immaġni; Is-sottotitolu u l-ismijiet tat-terminal jappoġġaw aġġustament arbitrarju tal-pożizzjoni; il-logo tal-istazzjon jappoġġja l-aġġustament tal-pożizzjoni ta 'fuq tax-xellug, ta' fuq tal-lemin, ta 'isfel tax-xellug u t'isfel tal-lemin, u jappoġġja l-aġġustament tal-wiri tat-trasparenza;

Protokoll ta' Komunikazzjoni

SIP, BFCP dual stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Interface tan-Netwerk

1 port WAN, 5 portijiet LAN; jew issettja 6 portijiet tan-netwerk biex ikunu konnessi bis-sħiħ; 4 tal-portijiet tan-netwerk jappoġġjaw il-provvista tal-enerġija PoE;

Nota: Jekk għandek bżonn tikkonnettja ma 'swiċċ PoE ta' parti terza, nirrakkomandaw li tuża port tan-netwerk li ma jappoġġjax PoE biex tikkonnettja mal-iswiċċ PoE tal-parti l-oħra biex tiżgura li wieħed mill-portijiet tan-netwerk ma jipprovdix enerġija PoE esterna. . Ipprova ma tikkonnettjax direttament ma 'xulxin billi tuża interfaces PoE.

Funzjoni tat-taħlit

Jappoġġja awdjo lokali, awdjo inkorporat HDMI, u flussi ta 'aċċess tan-netwerk RTSP awdjo remot li jidħlu fil-mixer, u jista' jagħżel dinamikament it-taħlit

Kontroll Ċentrali

Kontroll ċentrali b'touch wieħed: sistema ta 'swiċċ, aġġusta l-volum tal-ħruġ, swiċċ is-sors tas-sinjal, kontroll tal-kamera, kontroll ta' reġistrazzjoni u xandir, sejħa mill-bogħod, kontroll tal-ambjent, eċċ.

Interface ta 'kontroll ambjentali

3-mod RS-232/485 interface, 1*RS232/RS485 DEBUG , 2-mod RELAY, 2-mod I/O, 2-mod infrared IR

Vidjokonferenza

Appoġġ H.323 punt sa punt sejħiet ta 'konferenzi bil-vidjo u jibgħat fluss awżiljarju;

Appoġġ SIP punt sa punt sejħiet ta 'konferenza bil-vidjo u fluss awżiljarju jibgħat;

Magna waħda tappoġġja massimu ta' 6-konferenzi tal-partijiet (permezz tal-protokoll SIP/H.323), tappoġġja l-ħolqien ta 'mudelli ta' konferenzi multipli, tappoġġja konferenzi skedati, u awtomatikament tlaqqa' konferenzi skont il-ħin skedat; tista' tistieden terminali ġodda biex tingħaqad mal-konferenza waqt il-konferenza, jew tkeċċi terminali barra mill-konferenza; tista' tissikket/itwaqqaf kull post, jew tismut/itwaqqaf il-postijiet kollha bi klikk waħda;

Meta tuża l-protokoll H.323, ir-reġistrazzjoni GK hija appoġġjata u sejħiet jistgħu jsiru permezz ta 'numri qosra;

Meta tuża l-protokoll SIP, ir-reġistrazzjoni SIP hija appoġġjata u sejħiet jistgħu jsiru permezz ta 'numri qosra;

Waqt il-konferenza bil-vidjo, tappoġġja t-trażmissjoni kriptata ta 'awdjo u vidjo, encryption ta' sejħa minn punt għal punt, u encryption ta 'sejħiet ta' konferenza bil-vidjo b'ħafna partijiet biex tevita li l-awdjo u l-vidjo jiġu eavesdropped matul il-konferenza kollha;

Imbotta nixxiegħa

Appoġġ streaming għal mhux inqas minn 8 pjattaformi differenti live streaming fl-istess ħin

Live streaming

Jappoġġja sa 10-channel multicast , xandira diretta u on-demand

Funzjoni ta 'reġistrazzjoni

Jappoġġja l-użu bħala terminal ta 'distribuzzjoni ta' reġistrazzjoni u xandir u klijent, b'massimu ta '4 flussi ta' reġistrazzjoni lokali (jew reġistrazzjoni 1 4K stampa), il-format tal-fajl ta 'reġistrazzjoni u xandir huwa MP4, jappoġġja l-ikkupjar awtomatiku ta' USB flash drives, aġġornament sfurzat tas-sistema USB flash drive u restawr tal-konfigurazzjoni inizjali, jappoġġja l-ġestjoni tal-kontenut tal-fajl ta 'reġistrazzjoni (tniżżil/esportazzjoni/editjar/tħassar)

Sistemi distribwiti

Jista 'jintuża bħala magna ta' interface ta 'input u output ta' sistema distribwita, u tappoġġja aċċess għal sistema distribwita biex tissodisfa l-ħtiġijiet ta 'diversi klijenti (bħal klijent Android, klijent IOS, klijent Hongmeng, klijent WINDOWS, klijent Kylin, eċċ. ) għal kontroll viżwali u wirja mqassma fuq l-iskrin; jappoġġa t-tqabbil ma' sistemi ta' kontroll distribwiti multimedjali, jappoġġja l-kontroll tal-apparat permezz ta' preview tal-immaġni viżwali, jappoġġja l-użu bħala terminal ta' nodi distribwiti, u jirrealizza l-interkonnessjoni bejn l-apparati

Appoġġ tas-sistema mqassma

Meta jintuża ma 'sistema mqassma, in-nodu tas-sħab iper-konverġenti jappoġġja l-espansjoni tal-kanali ta' input u output tal-awdjo, vidjo u kontroll flimkien mal-magna tal-interface tal-input u l-magna tal-interface tal-output. L-immaġni tad-dħul ta 'l-interface HDMI tan-nodu tas-sħab iper-konverġenti tista' toħroġ direttament lill-magna ta 'l-interface tal-output permezz tan-netwerk għall-output ta' splicing bi skrin kbir. L-immaġni tal-magna tal-interface tal-input tista 'wkoll toħroġ direttament lill-interface HDMI tan-node tas-sħab iper-konverġenti permezz tat-trażmissjoni tan-netwerk. Kull interface tal-output HDMI jappoġġja kombinazzjonijiet ta 'skrin multipli (jiġifieri, funzjoni ta' qsim tal-iskrin).

Hard disk intern

Hard disk ta' 3.5-pulzier standard ta' 2TB ta' grad ta' sorveljanza, jista' jiġi estiż għal hard disk mobbli ta' 12TB permezz tal-USB

Komunikazzjoni tan-Netwerk

Appoġġ 4 -kanal taħlit u daqq tal-awdjo, appoġġ irqad u tqum tan-netwerk, swiċċ tas-sistema one-touch

Funzjoni ta 'manutenzjoni

Jappoġġja l-ġestjoni tal-interface tal-Web, jipprovdi konfigurazzjoni mgħaġġla tal-portijiet tal-apparat, jappoġġja l-modifika tal-password tal-port tal-Web, il-modifika tal-indirizz IP, reset tal-fabbrika, aġġornament tas-softwer, dawl indikatur, tagħlim infra-aħmar, ġestjoni tal-log, debugging tal-port tas-serje, debugging remot Telnet, operat mill-bogħod u ġestjoni tal-manutenzjoni

Installazzjoni

Installazzjoni standard tal-kabinett tat-telekomunikazzjoni 1 U, huwa rakkomandat li tiġi installata qrib it-tagħmir periferali biex tnaqqas l-ammont ta 'xogħol tal-wajers

Daqs tal-apparat

Daqs tal-prodott: wisa * għoli * fond 4 36.8 mm * 45 mm * 318 mm

Daqs ta 'l-ippakkjar: wisa' * għoli * fond 560 mm * 135 mm * 408 mm

Piż tat-tagħmir

Piż gross 7.2KG (inklużi materjali tal-ippakkjar)

Vultaġġ u kurrent tad-dħul

AC100 ~ 240V / 50 ~ 60Hz

Konsum tal-enerġija tal-apparat

Mingħajr output ta 'kelliem estern u apparat li jaħdem bil-POE : Konsum ta' enerġija tipiku40W

Meta żewġ kelliema esterni u apparat estern li jaħdem bil-POE huma konnessi: Konsum tal-enerġija b'tagħbija sħiħa340 W

Temperatura operattiva

0~45 grad Ħidma

Altitudni Umdità

10% sa 90%, altitudni inqas minn jew ugwali għal 5000 metru
